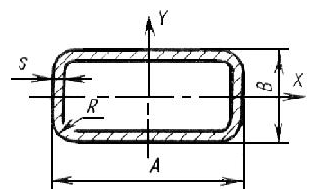

Трубы электросварные прямоугольные изготавливаются из стали по ГОСТ 8645-68 следующим образом: стальные полосы, нарезанные из штрипса наматывают на барабан, с которого они поступают на фальцовку. Далее осуществляется проварка стыковочного шва. Основные габариты прямоугольных труб показаны на рисунке ниже.
где, А, B – стороны прямоугольной трубы; S – толщина стенки трубы; R – радиус закругления.
Значения габаритов электросварных труб вы можете посмотреть в стандарте ГОСТ 8645-68.
Мерность электросварных прямоугольных труб
Трубы такого типа выпускают от 5м до 9м мерной длины, от 1.5м до 9м немерной длины, а также длины, которая будет кратной мерной, где кратность не может превышать нижнюю границу, установленную для труб мерной длины. Максимальная длина для кратных труб должна быть не больше, чем значение верхнего предела для мерных труб.
Условное обозначение
Для электросварной прямоугольной трубы со сторонами 140мм и 60мм, стенкой толщиной 8мм, мерной длины 5.5м из стали марки Ст2кп , относящаяся к группе В будет правильным следующее условное обозначение:
Труба (140 х 60 х 8 х 5500м ГОСТ 8645-68)/(В Ст2кп ГОСТ 13663-86)
Допустимые технические отклонения
Допустимые отклонения следующих габаритов прямоугольных электросварных труб при нормальной точности изготовления не должны быть более:
- Для стороны трубы менее 30мм: ±0.3мм;
- Для стороны трубы от 30 до 50мм: ±0.4мм;
- Для стороны трубы более 50мм: ±0.8%;
- Для толщины стенки: ±10%.
Выпуклость (вогнутость) сторон трубы должна укладываться в диапазон от 0.5 до 1мм в зависимости от размера стороны трубы.
Значение кривизны трубы не должно быть более чем 2мм на каждый метр длины.
Радиус закругления трубы не может быть более, чем двойное значение толщины стенки.
Допуск по отклонению от прямого угла в поперечном сечении трубы должен укладываться в диапазон ±1.5 градуса.
Марки сталей, из которой производят электросварные прямоугольные трубы
Трубы такого типа изготавливают преимущественно из сталей марок: Ст2сп, Ст2пс, Ст2кп, Ст4сп, Ст4кп, 10, 10пс, 20, 35, 45, 08кп.
