Балка (М) для подвесных путей

Балка (М) для подвесных путей

Таблица цен

Балка М для подвесных путей, ГОСТ 19425-74

Наименование Марка Цена (т) Вес, т Длина, м Сумма
Балка 24М 09Г2С 58 070₽
Балка 30М 09Г2С 67 730₽
Балка 30М ст3 65 260₽
Балка 36М 09Г2С 65 940₽
Балка 36М ст3 58 480₽
Балка 45М 09Г2С 60 260₽
Балка 45М ст3 57 560₽
Внимание! Цены, указанные на нашем сайте, являются ориентировочными.
Точную информацию относительно цен Вы можете получить по
телефону +7(495)212-19-06 или по электронной почте info@ms-gp.ru
Описание товара

Способ изготовления

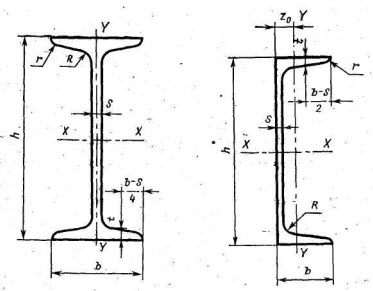

Балки двутавровые (двутавры) для подвесных путей изготавливаются горячекатанными с соблюдением формы и размеров, которые указаны на рисунке ниже.


h - высота двутавра;
b - ширина полки двутавра;
t - средняя толщина полки двутавра;
r - радиус закругления полки двутавра;
S - толщина стенки двутавра;
R - радиус внутреннего закругления двутавра.

Значения размеров всех наименований балок для подвесных путей, а также значения площади сечения, массы 1 метра длины балки и такие справочные значения величин для осей, как моменты инерции и сопротивления, статический момент полусечения, радиус инерции указаны в стандарте ГОСТ 19425-74.

Мерность продукции

Балки двутавровые (двутавры) для подвесных путей производятся длиной от 4 метров до 13 метров:

  • мерной длины;
  • кратной мерной длины;
  • мерной длины и имеющие остатки до 5% от веса всей партии;
  • кратной мерной длины и имеющие остатки до 5% от веса всей партии;
  • немерной длины.

Остатками называются балки, длина которых не превышает 3 метров.
По желанию заказчика возможно производство балок другой длины в пределах немерной, и длиной более 13 метров.

Условное обозначение

Например, балка двутавровая (дутавр) для подвесных путей с профилем 30М, выполненная из стали марки 09Г2С по стандарту ГОСТ 535-88 обозначается следующим образом:

Двутавр (30М ГОСТ 19425-74)/(09Г2С ГОСТ 535-88)

Допустимые технические отклонения

Максимальные допустимые отклонения длин балок двутавровых мерной и кратной мерной длин не могут быть более:
+40 мм - для длины балки до 8 м;

+80 мм - для длины балки более 8 м.

Кривизна балки в обеих плоскостях не может быть более 0,2% от ее длины.
Максимальные допустимые отклонения по массе одного метра балки не могут быть более, чем минус 5% - плюс 3%. Максимальные допустимые отклонения контролирует завод-производитель путем взвешивания партии двутавров, масса которой составляет от 20 до 60 т для каждых 400 - 500 т проката или кусков балок, длина которых составляет более 300 мм, частота отбора в таком случае должна составлять каждые 100 штанг.

Марки сталей, из которой производят продукцию

Для продажи балка двутавровая для подвесных путей преимущественно изготавливается из следующих марок стали: Ст3, С235, С245, 09Г2С, С255.

В компании «МС ГРУПП» вы всегда можете купить со склада или под заказ необходимый сортамент балок для подвесных путей, а также другой металлопродукции и изделий металлопроката. Срок доставки рассчитывается при заказе и завит от того, есть ли изделие в наличии складе на данный момент или нет.

Стоимость изделия за тонну по интересующим вам позициям металлопродукции вы можете увидеть в каталоге на нашем сайте.
