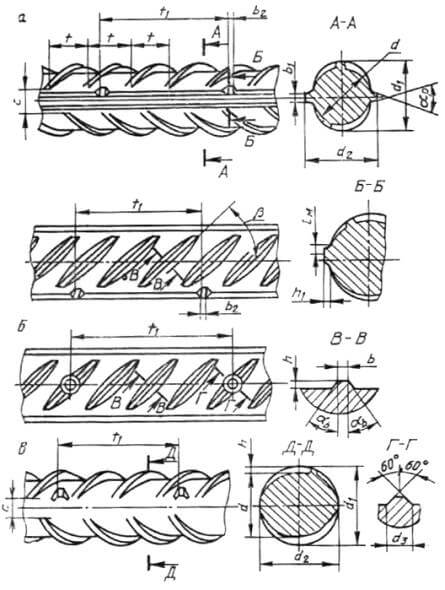

Арматура класса Ат800 изготавливается с периодическим профилем номинальным диаметром от 10 до 32 мм вида, как показано на рисунке ниже:
Наименование | Вес, тонн | Длина, метров | Цена | Покупка |
---|---|---|---|---|
Арматура АТ800 10мм |
т
|
м
|
79 370 руб. | |
Арматура АТ800 12мм |
т
|
м
|
76 740 руб. | |
Арматура АТ800 14мм |
т
|
м
|
74 640 руб. | |
Арматура АТ800 16мм |
т
|
м
|
79 370 руб. |
По согласованию производителя с заказчиком арматура класса Ат800 может быть изготовлена гладкой.
Арматура класса Ат800 диаметров 6 и 8 мм производится в бухтах, а арматура диаметром равным 10 мм и более производится в виде стержней различной длины.
Мерность продукции
Стержни строительной арматуры Ат800 изготавливаются мерной длины в диапазоне от 5,3 до 13,5 м. Допускается производство стержней мерной длины вплоть до 26 м. Длина стержней указывается клиентом при оформлении заказа.
Предельные допуски по длине стержней арматуры мерной длины указаны в стандарте ГОСТ 5781-82.
Условное обозначение
Условное обозначение Арматуры класса Ат800, например, диаметром 20 мм при формировании заказа будет следующим: 20Ат800 ГОСТ 10884-94.
Допустимые технические отклонения
Угол между продольной осью стержня β и поперечными выступами обычно принимается равный 45°, но допускается, чтобы значение угла было равным от 35° до 70°.
Угол наклона боковых граней поперечных выступов может варьироваться от 30° до 45°.
Остальные размеры периодического профиля, которые обозначены на рисунке, и допуски для них вы можете посмотреть в стандарте ГОСТ 10884-94 и ГОСТ 5781-82.
Из других допусков арматуры класса Ат800 стоит отметить, что овальность стержней не должна быть больше, чем сумма плюсового и минусового максимально допустимых отклонений по размеру d1.
Обратите внимание, что для строительной арматуры Ат800 (для всех марок стали, кроме 35ГС) если соблюдены все нормы механических свойств и стойкости к коррозионному растрескиванию, то минусовые отклонения по элементам химического состава (исключая кремний) не являются признаком брака.
Механические свойства арматуры класса Ат800 до электронагрева и после него, а также результаты проведённых испытаний арматуры на изгиб должны соответствовать следующим показателям:
- Температура электронагрева: более 400 ⁰С;
- Временное сопротивление разрыву: более 1000 Н/мм2;
- Предел текучести: более 800 Н/мм2;
- Относительное удлинение: более 8%;
- Равномерное удлинение: более 2%;
- Испытание на изгиб в холодном состоянии: 45⁰;
- Диаметр оправки должен быть равен 5 номинальным диаметрам стержня.
При проведении испытаний арматуры АТ800 сразу после прокатки допустимо снижение показателей пластичности на 1 %.
Для арматуры класса Ат800 значение релаксации напряжений не должно быть более 4 % за 1000 часов при изначальном усилии, которое составляет 70 % от показателя максимального усилия.
Марки стали для производства арматуры АТ800
Рекомендуемые марки низколегированной стали для производства строительной арматуры Ат800
При номинальных диаметрах от 10 до 32 мм: 20ГС, 22С, 20ГС2, 08Г2С, 10ГС2, 25Г2С.
При номинальных диаметрах от 18 до 32 мм: 20ГС2, 35ГС, 25С2Р.
Специалисты компании «МС ГРУПП» всегда рады помочь вам в выборе необходимой арматуры, а также другой металлопродукции и изделий металлопроката. Мы осуществляем продажи, как со склада, так и под заказ. Чтобы минимизировать срок доставки продукции мы поддерживаем большой сортамент арматуры и других изделий на своём складе.
Наличие и цены по интересующим вам позициям металлопродукции вы можете посмотреть на сайте или узнать их, обратившись к нашим специалистам по телефонам или написав письмо на email.
Классификация, сортамент, а также технические требования, соблюдаемые при производстве строительной арматуры класса Ат800 указаны в стандарте ГОСТ 10884-94. Выбирайте необходимые для вас характеристики продукции, так как это влияет на цену на приобретаемой вами арматуры.
