Трубы электросварные квадратные изготавливаются из стали по ГОСТ 8639-82 путём формирования тела трубы из заготовки, так называемого, штрипса. Заготовка фальцуется – подвергается последовательному обжатию, после чего происходит операция сварки стыковочного шва изделия. Основные габариты квадратных труб показаны на рисунке ниже.
Наименование | Длина, метров | Вес, тонн | Цена | Покупка |
---|---|---|---|---|
Труба квадратная 8×0.5мм |
м
|
т
|
11 руб. | |
Труба квадратная 8×0.6мм |
м
|
т
|
13 руб. | |
Труба квадратная 8×0.7мм |
м
|
т
|
15 руб. | |
Труба квадратная 8×0.8мм |
м
|
т
|
17 руб. | |
Труба квадратная 8×0.9мм |
м
|
т
|
19 руб. | |
Труба квадратная 8×1мм |
м
|
т
|
20 руб. | |
Труба квадратная 8×1.1мм |
м
|
т
|
22 руб. | |
Труба квадратная 8×1.2мм |
м
|
т
|
24 руб. | |
Труба квадратная 8×1.3мм |
м
|
т
|
25 руб. | |
Труба квадратная 8×1.5мм |
м
|
т
|
28 руб. | |
Труба квадратная 10×0.5мм |
м
|
т
|
14 руб. | |
Труба квадратная 10×0.6мм |
м
|
т
|
16 руб. | |
Труба квадратная 10×0.7мм |
м
|
т
|
19 руб. | |
Труба квадратная 10×0.8мм |
м
|
т
|
21 руб. | |
Труба квадратная 10×0.9мм |
м
|
т
|
24 руб. | |
Труба квадратная 10×1мм |
м
|
т
|
26 руб. | |
Труба квадратная 10×1.1мм |
м
|
т
|
28 руб. | |
Труба квадратная 10×1.2мм |
м
|
т
|
31 руб. | |
Труба квадратная 10×1.3мм |
м
|
т
|
33 руб. | |
Труба квадратная 10×1.5мм |
м
|
т
|
37 руб. | |
Труба квадратная 12×0.5мм |
м
|
т
|
17 руб. | |
Труба квадратная 12×0.6мм |
м
|
т
|
20 руб. | |
Труба квадратная 12×0.7мм |
м
|
т
|
23 руб. | |
Труба квадратная 12×0.8мм |
м
|
т
|
26 руб. | |
Труба квадратная 12×0.9мм |
м
|
т
|
29 руб. |

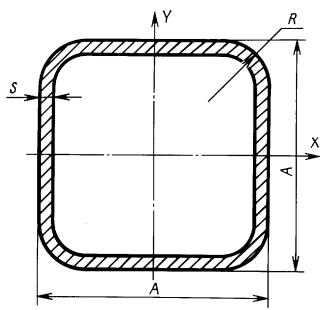

где, А – сторона квадрата; S – толщина стенки трубы; R – радиус закругления.
Значения габаритов электросварных труб вы можете посмотреть в стандарте ГОСТ 8639-82.
Мерность электросварных квадратных труб
Трубы такого типа выпускают от 5м до 9м мерной длины, от 1.5м до 9м немерной длины, а также длины, которая будет кратной мерной, где кратность не может превышать нижнюю границу, установленную для труб мерной длины. Максимальная длина для кратных труб должна быть не больше, чем значение верхнего предела для мерных труб.
Условное обозначение
Для электросварной квадратной трубы со стороной 120мм и стенкой толщиной 7мм, мерной длины 7м из стали марки Ст2пс , относящаяся к группе В будет правильным следующее условное обозначение:
Труба (120 х 120 х 7 х 7000м ГОСТ 8639-82)/(В Ст2пс ГОСТ 13663-86)
Допустимые технические отклонения
Допустимые отклонения следующих габаритов квадратных электросварных труб при нормальной точности изготовления не должны быть более:
- Для стороны квадрата трубы менее 30мм: ±0.3мм;
- Для стороны квадрата от 30 до 50мм: ±0.4мм;
- Для стороны квадрата более 50мм: ±0.8%;
- Для толщины стенки: ±10%.
Выпуклость (вогнутость) сторон трубы должна укладываться в диапазон от 0.5 до 1мм в зависимости от размера стороны трубы.
Значение кривизны трубы не должно быть больше, чем 2мм на каждый метр длины.
Радиус закругления трубы не может быть более, чем двойное значение толщины стенки.
Допуск по отклонению от прямого угла в поперечном сечении трубы должен укладываться в диапазон ±1.5 градуса.
Марки сталей, из которой производят электросварные квадратные трубы
Трубы такого типа изготавливают преимущественно из сталей марок: Ст2сп, Ст2пс, Ст2кп, Ст4сп, Ст4кп, 10, 10пс, 20, 35, 45, 08кп.
Компания «МС ГРУПП» является надёжным поставщиком электросварных квадратных труб и другого вида металлопродукции и металлоизделий. Мы имеем собственный склад готовой продукции, с которого вы всегда сможете оформить заказ. Наши специалисты могут подобрать вам необходимые металлоизделия под вашу потребность, а также грамотно сформировать заказ и доставить его в удобное для вас место и время.
