Швеллер гнутый стальной

:

• профиль высокой точности — А;
• профиль повышенной точности — Б;
• профиль обычной точности — В.

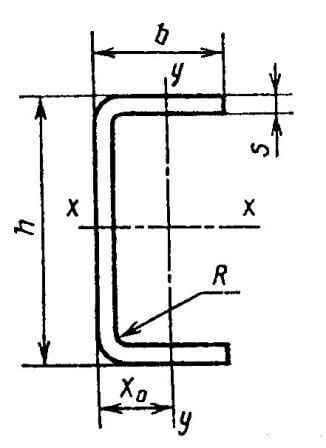

При производстве швеллеров гнутых должны быть соблюдены определённые пропорции размеров и форма профиля. Габариты швеллеров, а также площадь поперечного сечения должны соответствовать изображённым размерам на рисунке, где h – высота швеллера (межполочное расстояние); b – ширина полки; s – толщина стенки швеллера; R — радиус кривизны.

Швеллеры гнутые изготавливают из стали различной длины в диапазоне от 3 до 11.8 метров:

• мерной длины;
• мерной длины с немерной (где количество швеллеров немерной длины не может быть более 7% от веса всей партии);
• кратные мерной длины,
• кратные мерной длины с немерной (где количество швеллеров немерной длины не может более 7% от веса всей партии);
• немерной длины;
• длины, которая ограничена в пределах немерной.

Обозначение гнутого швеллера

Условное обозначение швеллера при оформлении заказа имеет следующий вид:

Швеллер (А100х50х3 Б ГОСТ 8278-83)/(2 — Ст3пс ГОСТ 11474-76)
это означает, что швеллер гнутый, высокой точности профилирования, имеет межполочное расстояние 100мм, ширину полки 50мм, толщину 3мм, заготовка нормальной точности прокатки, изготовлен по ГОСТ 8278-83, 2-я категория, марка стали Ст3пс по ГОСТ 11474-76.

Допустимые технические отклонения

Швеллер стальной гнутый имеет следующие допуски по размерам и форме сечения:

Высота швеллера гнутого может варьироваться при размере:

• до 50 мм включительно в пределах ±0.50 (для изделий высокой точности толщиной до 2.5мм); ±0.75 (для изделий высокой точности толщиной более 2.5мм); ±1.00 (для изделий повышенной точности); ±1.00 (для изделий обычной точности).
• от 50 мм до 100 мм в пределах ±0.75; ±1.25; ±1.30; ±1.50.
• от 100 мм до 150 мм в пределах ±1.25; ±1.50; ±1.50; ±2.00.
• свыше 150 мм в пределах ±1.50; ±2.00; ±2.00; ±2.50.

Ширина полки швеллера гнутого может варьироваться при высоте:

• до 50 мм включительно в пределах ±0.50 (для изделий высокой точности толщиной до 2.5мм); ±1.00 (для изделий высокой точности толщиной более 2.5мм); ±1.00 (для изделий повышенной точности); ±1.50 (для изделий обычной точности).
• от 50 мм до 100 мм в пределах ±1.00; ±1.25; ±1.50; ±2.00.
• от 100 мм до 150 мм в пределах —; ±1.50; ±2.00; ±2.50.
• свыше 150 мм в пределах —; ±2.00; ±2.50; ±3.00.

Марки сталей

Швеллеры гнутые производятся преимущественно из следующих марок стали: Ст3, Ст3пс, Ст3сп.

В компании «МС ГРУПП» вы всегда можете заказать со склада в Москве или под заказ необходимый сортамент швеллеров стальных гнутых ГОСТ 8278-83, а также другой металлопродукции и изделий металлопроката. Срок доставки рассчитывается при заказе и завит от того, есть ли изделие в наличии складе на данный момент или нет.

Стоимость изделия по интересующим вам позициям металлопродукции вы можете увидеть в каталоге на нашем сайте. Всю продукцию представленную на сайте вы можете купить как оптом, так и в розницу.
